Le kit de test VLF KPG 38kV (RMS) a deux plages de fréquence et une sortie de tension continue réglable à 52KV. En utilisant le réglage VLF, l'ensemble peut être utilisé pour tester les câbles isolés au papier XLPE, PE et imprégnés d'huile. Les pannes peuvent être amenées rapidement à une panne contrôlée sans causer de dommages supplémentaires au câble sous test. Le kit KPG 38KV VLF peut être utilisé pour tester des câbles de phase à phase de 22KV (U) ou de 12 KV (U0) à la terre.
L'ensemble peut également être utilisé pour le test de courant continu Câbles MT avec isolation papier-huile avec des tensions de fonctionnement jusqu'à 15KV U0 (phase à phase)

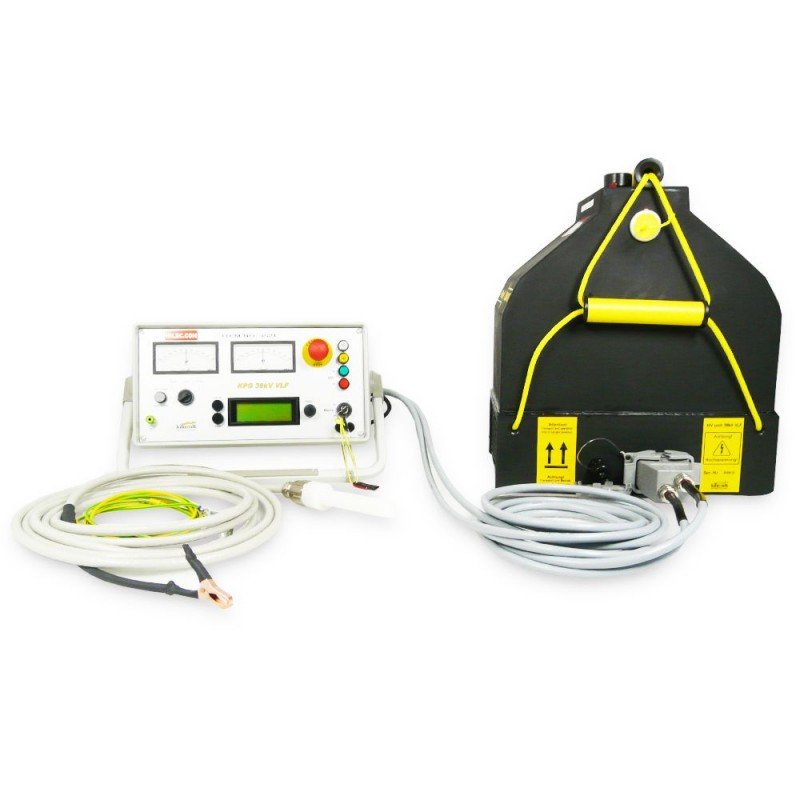

L'ensemble est livré dans un flight-case à roulettes et se compose de deux composants, le panneau de contrôle (17,7 kg) et le dispositif HT (48,5 kg). Un dispositif de décharge approprié est fourni en plus du système de décharge automatique installé sur l'instrument.
Les câbles d'une capacité allant jusqu'à 6 microprojets peuvent être testés à 38 kV efficaces sur un réglage de 0,02 Hz.
Les données de test peuvent être stockées et téléchargées via la connexion USB pour une analyse ultérieure.
Alimentation 230V, 5A, 50/60 Hz;
Sortie: 38 kV RMS, VLF 0,1 Hz (0,02 Hz en option);
Plage de mesure de tension: -50, 0, 50 kV;
Plage de mesure actuelle: 100uA / 1 mA / 10 mA;
Poids: 71kg (sans enveloppe);
Enregistrement de données USB;
|
|
|
